附录B

使用例如图B 1的机械设备，通过推拉芯杆来吸取和排出水，同时记录下所施加的力及芯杆的运动。

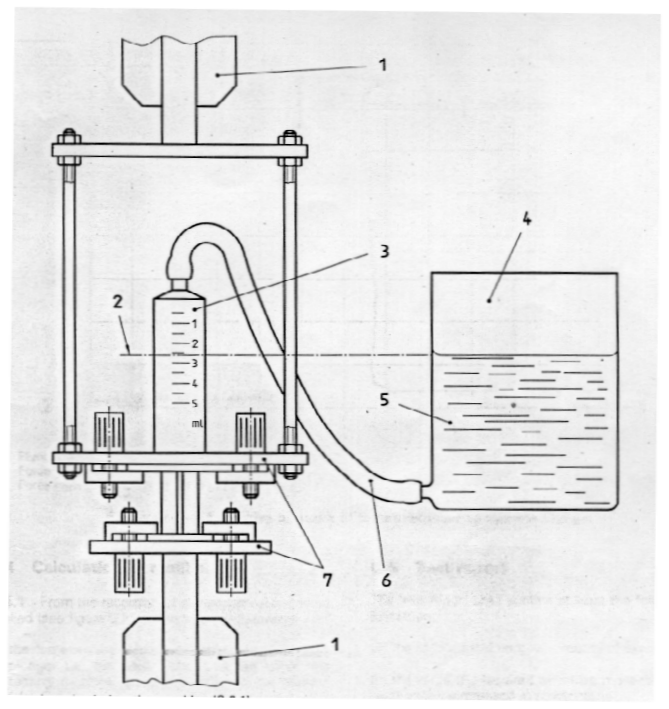

1-力学测试仪的夹具； 2-水平面约为注射器的中点处； 3-被测注射器 4-水槽（A.2.2）；
5-水（A.2.3）； 6-连接用导管（A.2.2）； 7 -适合于不同公称容量注射器的调节装置

图B 1 测试操作芯杆推拉力的装置

B 2.1力学测试仪：可测量和连续记录力的大小，精度为全刻度的1%，能固定被测自毁型注射器。

B 2.2.1 水槽

非集成式注射针采用与大气相通，带有连接被测注射针橡皮塞锁住的导管（导管内径为2.7±0.1mm）的水槽。

B 2.2.2 集成式注射针

集成式注射针采用与大气相通，带有连接被测自毁型注射器锥头导管（导管内径为2.7±0.1mm）的水槽。

B 2.3 水

B 3.1 将自毁型注射器固定在测试装置上。（B.2.1）

B 3.2.1 集成式注射针

在水槽中加入23±2^OC的水，并通过导管将空气排出。将自毁型注射器锥头与水槽导管相连（B.2.2.1）。保持水和自毁型注射器在此温度下，调节水槽和自毁型注射器的位置，使水槽中的水位接近自毁型注射器外套的中点。

B 3.2.2 非集成式注射针

在水槽中加入23±2^OC的水，并通过导管将空气排出。将自毁型注射针与水槽导管的橡皮塞相连。保持水和自毁型注射器在此温度下，使水槽中的水位接近自毁型注射器外套中点。

B 3.3将记录仪归零并设置好测试仪，以便于提供压力和拉力而不需要重新设置。

B 3.4启动测试仪使其以100±5mm/min的速率拉动芯杆至公称容量刻度线，从而从水槽中抽取水到自毁型注射器中。停止芯杆的运动，将记录议再次归零，等待30秒。

注3：不论是集成式注射针或非集成式注射针，自毁型注射器锥头或注射针中的空气对于测试结果没有影响。

B 3.5 测试仪反转推回芯杆，使基准线与零刻度线重合，从而将水从自毁型注射器中排到水槽里。

B 4.1 从芯杆的运动及所施加的力（参见图B 2）来判别以下各项：

a) 芯杆运动所需的起始力F_S，即测试仪开始拉动芯杆时所记录的最大力（参见
       B.3.4）；

b) 推回芯杆时的平均力;

c) 推回芯杆时的最大力Fmax；

d) 推回芯杆时的最小力Fmin。

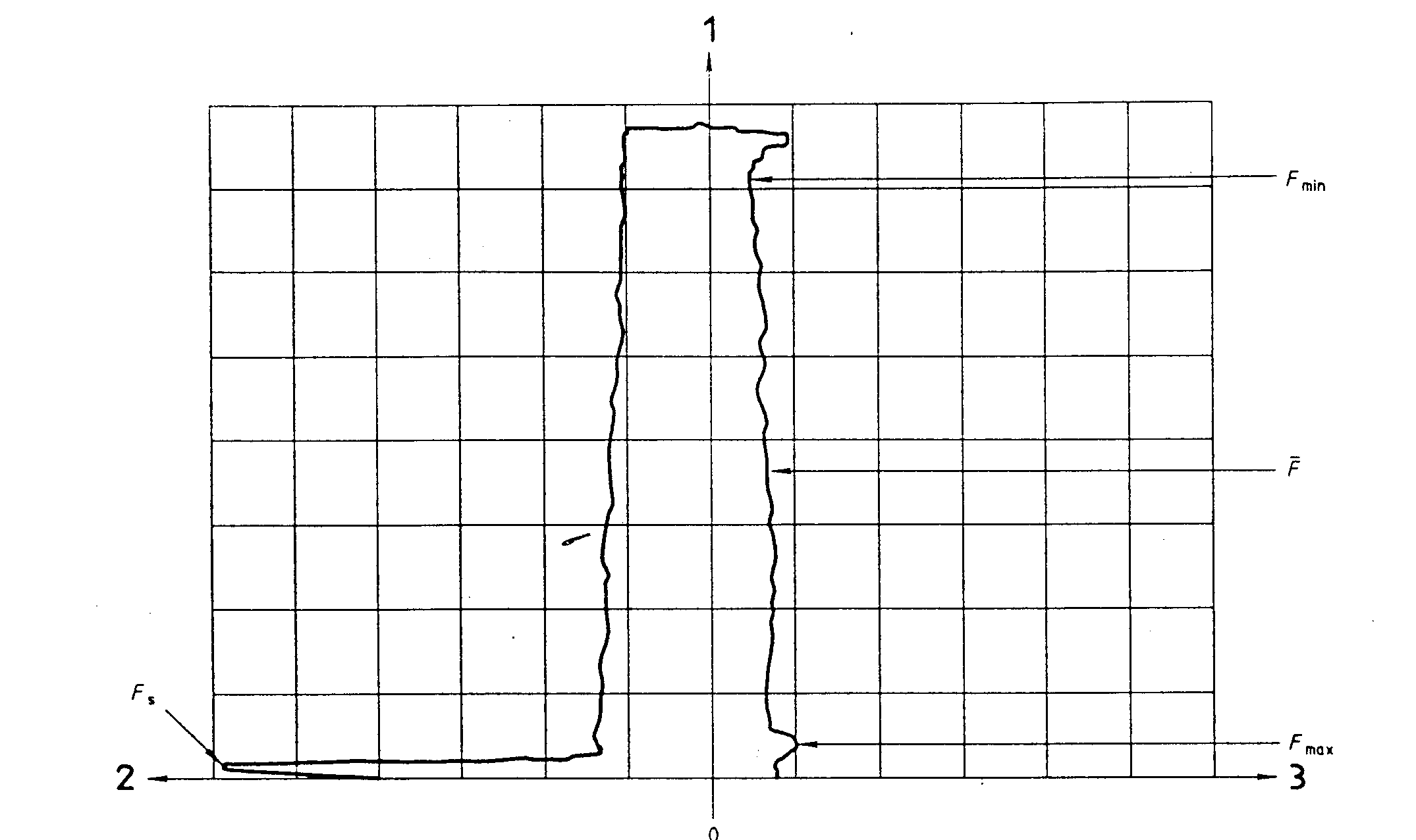

1-芯杆移动； 2-拉动芯杆过程中的力（N）； 3-回推芯杆过程中的力（N）

图B 2 芯杆移动和力的记录图
